Untiy 推出SRP 已经接近一年了，其中官方宣称 LWRP 在2018年年底时已经处于 production ready 既随时可以做产品了，于是改名为URP, 不过 HDRP 还需要2019.4 的到来才能到达完整版。 不过在我看来 URP 还不能说是 production ready 还处于玩具过渡到产品阶段。而且有时候觉得Unity官方对于技术路线偶尔会出现不明确，左右摇摆的情况。比如Unity 2018 新出的Camera.AddCommandBuffer 来做自定义渲染， 这在 Unity 2019 被废除了，取而代之使用 Render Feature /ScriptableRenderPass 来实现，不过这东西也处于实验阶段。
SRP不做任何修改是否可以直接提高项目性能，答案是可以直接减少CPU给GPU准备阶段的性能大约10%左右。无法直接提升GPU的渲染性能，对于不使用任何光照的项目且处于Opengl ES2.0 这类低端机，基本没有任何GPU性能提升。
以目前使用的SRP 有大量Bug 举两个例子
1. [In order to call GetTransformInfoExpectUpToDate, RendererUpdateManager.UpdateAll must be called first.] 莫名的内置渲染错误，无法自己修改。
官方Issue链接
https://issuetracker.unity3d.com ... 11937231.1511185188
2. 使用渲染指令Blit 后，会导致RenderTarget 无法自动恢复原始RenderTarget，需要手动还原SetRenderTarget,这个在之前的CommandBuffer 里都不曾遇到
在项目中期切换到SRP可以直接优化的地方

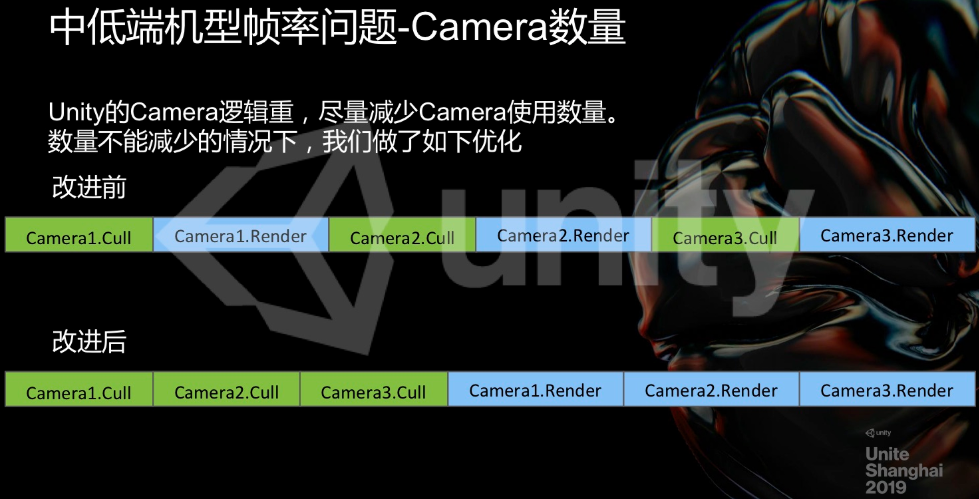

1.相机Culling优化
https://connect.unity.com/p/unit ... ua-zhu-ti-yan-jiang
根据官方优化参考，使用SRP后，可以控制相机 Culling(裁剪)行为，对于项目中有自己实现基于投影器Projector的阴影相机可以复用主相机的 Culling结果， 对于UI上模型RT相机可以不做任何Culling
2.相机 Stack 优化
SRP废弃了多个相机的实现，无法再使用多个相机 （比如我们项目1个GamePlay, 1个HUD, 1个UI相机的。使用官方SRP模板，UI相机背景色会盖住场景内容），原因为

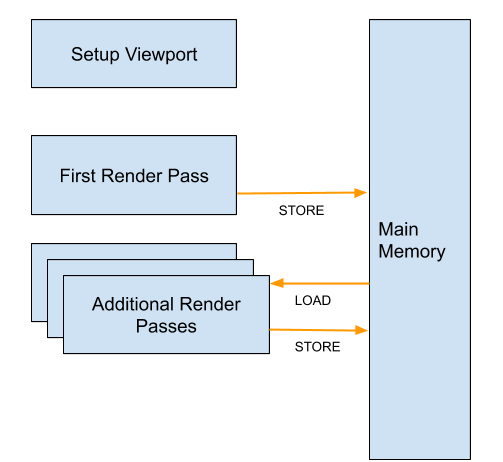

如果只使用1个相机，渲染结果可以直接写入BackBuffer

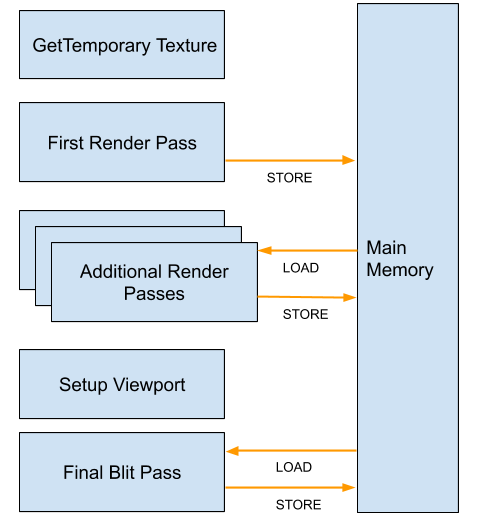

如果有多个相机，由于第二个相机需要第一个相机结果填充画布后再渲染，因此至少需要一张RenderTexture的临时缓冲，且还需要针对不同的Viewport做裁剪等等，写入backBuffer的时机也会延迟
官方文档废弃Camera Stack原因
https://docs.google.com/document ... D5AkVFnoxlknUY/edit
3.UI OverDraw 优化
使用同一个相机绘制UI后，可以考虑给UI添加模板测试，将UI挡住场景的部分，场景可以不被绘制到。
4.UI 批次合并(Opengl 3.0+ Unity2019.2+ with SRP Batcher)
对于场景特效类，基本都无缘SRP batcher 他对Cbuffer的容量有限制
对于UI如果全局自定义Shader可以使用 SRP Batcher 不过目前还是实验阶段。
最后来说下 Camera.AddCommandBuffer 这个功能在 Unity 2019 替换为 ScriptableRenderPass 后如何实现一个XRay
使用 CommandBuffer时仅仅需要 camera.AddCommandBuffer(CameraEvent.AfterForwardOpaque, m_XRayBuffer);
然后再XRayBuffer.drawRenderer(renderer, XrayMat)即可
在2019里 需要创建XrayRenderPassFeature 类来实现
public class XRayRenderPassFeature : ScriptableRendererFeature
ScriptableRendererFeature有2个接口要实现分为
Creata() 创建一个实现具体Xray Pass的接口
AddRenderPasses(ScriptableRenderer renderer, ref RenderingData renderingData) 将创角的pass 添加进renderer 队列
在XRayRenderPassFeature 里实现一个 CustomRenderPass ： ScriptableRenderPass 来编写具体Xray逻辑
Configure(CommandBuffer cmd, RenderTextureDescriptor cameraTextureDescriptor) 准备阶段
Execute(ScriptableRenderContext context, ref RenderingData renderingData) 渲染阶段
FrameCleanup(CommandBuffer cmd) 清理阶段
基本实现都在Configure里
CommandBuffer xraycmd = CommandBufferPool.Get(m_profilerTag); xraycmd.DrawMesh(m_drawMesh, m_xrayTarget.transform.localToWorldMatrix, m_xrayMaterial); context.ExecuteCommandBuffer(xraycmd); CommandBufferPool.Release(xraycmd);
大致流程是，Renderer 会根据 pass 的 renderPassEvent 进行和内置其他pass 比如天空盒，点光，深度 等等其他pass 一起sort, 之后分别在渲染前，渲染，渲染后调用接口
补充一个以官方的SRP FPS Demo 基础来实现XRay
https://github.com/Unity-Technologies/UniversalRenderingExamples

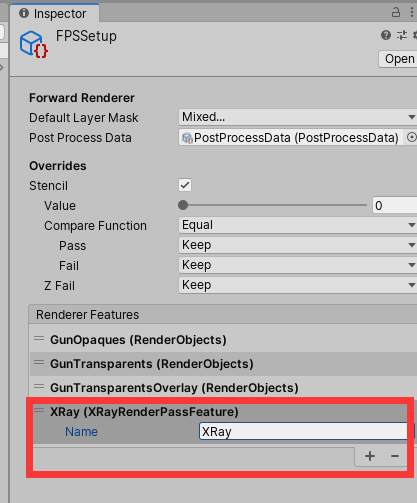

1.在FpsSetup 预制体里添加刚刚创建的Feature
2.编写一个简单ZTest Greater的Shader 用来绘制被遮挡的部分
Shader "Unlit/XrayShader"{ SubShader { Tags { "RenderType"="Opaque" "LightMode"="LightweightForward" } LOD 100 Pass { ZTest greater offset -1,-1 HLSLPROGRAM #pragma vertex vert #pragma fragment frag #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/core.hlsl" struct appdata { float4 vertex : POSITION; }; struct v2f { float4 vertex : SV_POSITION; }; v2f vert (appdata v) { v2f o; o.vertex = mul(UNITY_MATRIX_MVP, v.vertex); return o; } float4 frag (v2f i) : SV_Target { return float4(1,0,0,1); } ENDHLSL } }}

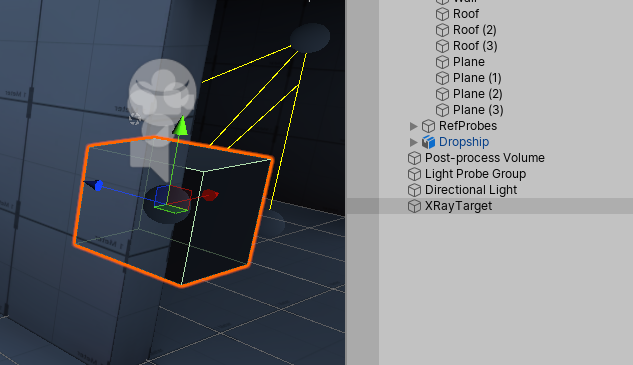

3.在场景中放置一个示例Cube,取名为XRayTarget

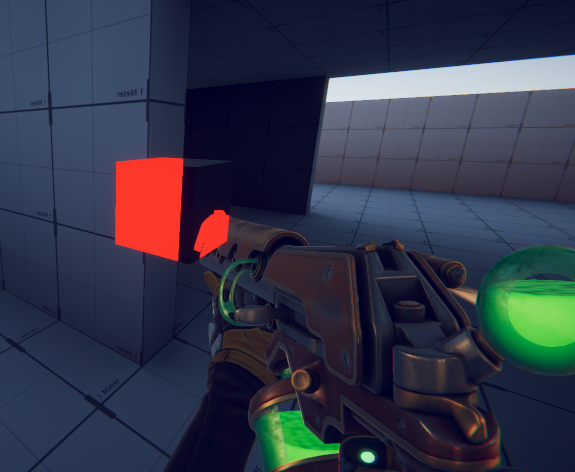

最后运行游戏
最后 使用自定义 ScriptableRendererFeature 的话，还需要自己编写对应的Editor代码，比之前繁琐许多。
如果自己来编写SRP的话，RenderPassFeature 需要自己维护pass列表来实现， 也可以仅仅去实现自定义的ForwardRenderer，可以减少很多功能的重复造轮子。
|
|
